Mekaniska säkerhetsbrytare för maskinsäkerhet

Maskiner och maskinlinjer har ofta farliga delar som en användare kan skada sig på.
Dessa farliga delar skyddas ofta med hjälp av skydd försedda med en säkerhetsbrytare.

Det finns så kallade nyckelbrytare både för applikationer där maskinen stoppar omgående när grinden öppnas och säkerhetsbrytaren påverkas, men även där maskinen har lång stopptid och en låsning av grinden krävs.



Det finns 2 tillfällen då det normalt önskas ett låsbart skydd:

A. Processkydd, om maskinen stoppas i en ofördelaktig position kan en återstart bli lång och kostsam. Detta kan ske när en grind eller lucka är försedd med en brytare utan låsfunktion som stoppar maskinen oavsett läge, exempelvis vid användning av en beröringsfri brytare.
Funktion:

  • En låsbar säkerhetsbrytare installeras.
  • För att stoppa maskinen trycker personen på en stoppknapp och maskinen stannar i en position som förenklar återstart.
  • Låset låses då upp och tillträde kan ske.
  • Övervakning av att grinden är stängd skall uppfylla korrekt Performance Level-nivå enligt EN ISO 13849.
  • Låsfunktionen anses i detta fallet inte vara en säkerhetsfunktion.

B. Personskydd, krävs då maskinens stopptid är längre än tiden det tar att nå risken. Beräkning av skyddsavstånd i förhållande till stopptid utförs enligt EN ISO 13855.
Finns det enligt denna beräkning möjlighet att komma åt farliga delar innan de har stoppat så skall vi ha låsning för personskydd.
Funktion:

  • En låsbar säkerhetsbrytare installeras.
  • För att stoppa maskinen trycker personen på en stoppknapp och maskinen stannar.
  • Övervakning av att maskinen har stoppat kan ske antingen med tidsfördröjning eller med en rotationsvakt, detta övervakas i säkerhetsrelä eller säkerhets-PLC.
  • När maskinen har stoppat låses låset upp och tillträde kan ske.
  • Övervakning av att grinden är stängd skall uppfylla korrekt Performance Level-nivå enligt EN ISO 13849.
  • Låsfunktionen anses i detta fallet vara en del av säkerhetsfunktionen och skall utvärderas enligt EN ISO 13849.



Vi hjälper er att hitta rätt

Kontakta oss för att få hjälp av våra experter att hitta rätt säkerhetsbrytare för ert projekt.

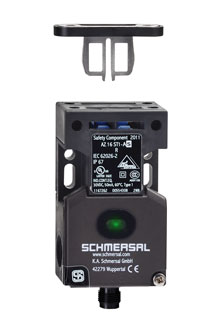

Världens mest använda brytare i sitt slag, Schmersals nyckelbrytare AZ15/AZ16

Den första versionen av Schmersals nyckelbrytare AZ 15 utvecklades för hissbranschen år 1980, idag är AZ15/16 ett världsbegrepp och den mest använda brytaren i sitt slag.

En av hemligheterna med AZ 15/16 är kodningen, vilket gör brytaren svår att manipulera och förbikoppla. Så fort nyckeln som sitter på dörren skiljs från brytarhuset (monterad i dörrkarmen), träder tvångsbrytning in och det blir omöjligt att starta maskinen.

En allt-i-ett lösning som historiskt gav fördelen att kunderna slapp bygga egna anordningar med kamskivor o d. Konstruktionen patenterades år 1981.

läs mer

AZM150 - en smal och smidig låsbar brytare

AZM150 är en låsbar nyckelbrytare med ställbart huvud (4-lägen) som lämpar sig mycket väl för Al-profiler och trånga utrymmen

AZM150 är högkodad och uppfyller säkerhetsklassen PL d.

läs mer

AZM 201 - låsbart med integrerat handtag

AZM201 är en låsbar nyckelbrytare med integrerat handtag som lämpar sig mycket väl för grindar, tex till robotceler.

AZM201 uppfyller högsta säkerhetsklassen PLe.

läs mer

AZM 300 - låsbart med ställbar hållkraft

AZM300 är en låsbar brytare som lämpar sig bra till luckor. Den används ofta inom livsmedelsindustrin där det ställs höga krav på hög skyddsklass, IP69.

AZM300 uppfyller högsta säkerhetsklassen PLe.

läs mer

AZM 400 - för tunga dörrar

AZM400 är vår kraftigaste låsbara brytare med hela 10 000N i hållkraft, även denna brytare uppfyller PLe.

läs mer
